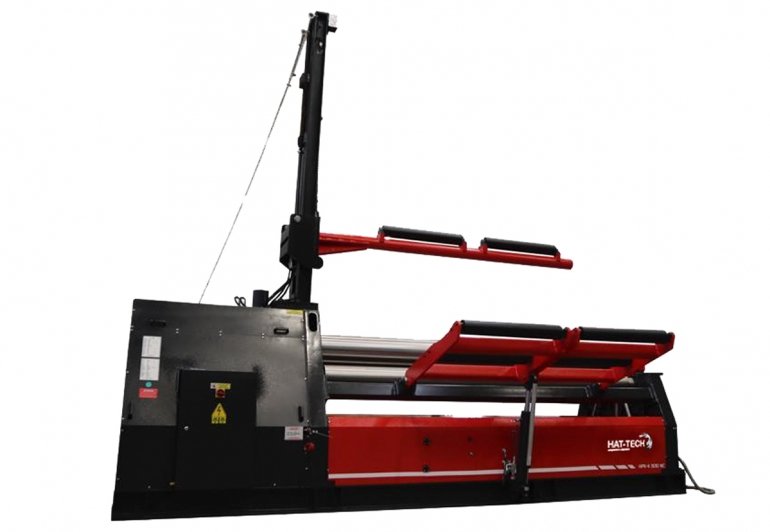

HPR-4 Plattenrollen

Hydraulics Plate 4-Roll Bending Machine

HPR-4 Series
    Min. Int. Dia Ø Dmin
    Ødx1,5Ødx1,5
  Bending LengthPre BendingBending CapacityCentral RollsSide RollsWorking SpeedMotor PowerLenghtWidthHeightWeight
  mmmmmmmmmmm / minkWmmmmmmkg
HPR-4 1505 1550 4 5 150 130 1,5-6 4  3750  880  1100  2400
HPR-4 1507 1550 5 7 170 / 160 150 1,5-6 4  3750  880  1100  2400
  mmmmmmmmmmm / minkWmmmmmmkg
HPR-4 2006 2050 3,5 4,5 170 / 160 150 1,5-6 4 4250 850 1100 2900
HPR-4 2008 2050 4 6 190 150 1,5-6 5,5 4400 1050 1250 3500
HPR-4 2010 2050 6 8 220 160 1,5-6 5,5 4400 1050 1250 4050
HPR-4 2013 2050 8 10 245 180 1,5-6 7,5 4300 1425 1470 5150
HPR-4 2016 2050 10 13 260 200 1,5-6 7,5 4300 1460 1550 6000
HPR-4 2020 2050 12 16 280 220 1,5-5 16,5 4850 1700 1850 8550
HPR-4 2025 2050 16 20 320 240 1,5-5 20 4900 1800 1950 10750
HPR-4 2030 2050 20 25 350 260 1,5-5 23,5 4900 1900 1950 11500
HPR-4 2035 2050 25 30 380 300 1,5-5 31,5 4900 2250 2350 15800
HPR-4 2040 2050 30 35 400 300 1,5-5 38,5 4900 2250 2350 16500
  mmmmmmmmmmm / minkWmmmmmmkg
HPR-4 2506 2550 3 4 190 150 1,5-6 5,5 4900 1050 1250 3900
HPR-4 2508 2550 4 6 220 160 1,5-6 5,5 4900 1050 1250 4500
HPR-4 2510 2550 6 8 245 180 1,5-6 7,5 4800 1425 1470 5700
HPR-4 2513 2550 8 10 260 200 1,5-6 7,5 4800 1460 1550 6700
HPR-4 2516 2550 10 12 280 220 1,5-5 16,5 5300 1700 1850 9200
HPR-4 2520 2550 12 16 320 240 1,5-5 20 5400 1800 1950 11750
HPR-4 2525 2550 16 20 350 260 1,5-5 23,5 5400 1900 1950 13000
  mmmmmmmmmmm / minkWmmmmmmkg
HPR-4 3004 3100 2 3 190 150 1,5-6 5,5 5150 1050 1250 4300
HPR-4 3006 3100 3 5 220 160 1,5-6 5,5 5150 1050 1250 5000
HPR-4 3008 3100 4 6 245 180 1,5-6 7,5 5350 1425 1470 6350
HPR-4 3010 3100 6 8 260 200 1,5-6 7,5 5350 1460 1550 7400
HPR-4 3013 3100 8 10 280 220 1,5-5 16,5 5850 1700 1850 10000
HPR-4 3016 3100 10 12 320 240 1,5-5 20 5850 1800 1950 12750
HPR-4 3020 3100 12 16 350 260 1,5-5 23,5 5850 1900 1950 15000
HPR-4 3025 3100 16 20 380 300 1,5-5 31,5 5850 2250 2350 18800
HPR-4 3030 3100 20 25 400 300 1,5-5 38,5 5850 2250 2350 20000
HPR-4 3040 3100 25 30 460 380 1,5-5 38,5 5950 2300 2350 24660
  mmmmmmmmmmm / minkWmmmmmmkg
HPR-4 4008 4100 4 6 280 220 1,5-5 16,5 6850 1700 1850 13000
HPR-4 4010 4100 6 8 320 240 1,5-5 20 6950 1800 1950 14750
HPR-4 4013 4100 8 10 350 260 1,5-5 23,5 6950 1900 1950 19000
HPR-4 4016 4100 10 12 380 300 1,5-5 31,5 6950 2250 2350 22000
HPR-4 4020 4100 12 16 400 300 1,5-5 38,5 6950 2250 2350 23500

SPS-Steuerungssystem
Konisches Biegen
Induktionsgehärtete Walzen
Spannungsfreier Stahlbaukörper
Rollen aus hochfestem Kohlenstoffstahl
Abgedichtete Pendelrollenlager
Antriebssystem mit 2 Rollen (obere Rolle Ø 200 mm - Ø 430 mm)
4-Rollen-Antriebssystem (obere Rolle <Ø 430 mm)
Feste Oberwalze (Oberwalze Ø 200 mm - Ø 430 mm)
Hydraulische Öffnungsabdeckung
Schweißmöglichkeit an der Maschine
Elektronische synchronisierte Walzen
Mechanisch synchronisierte Unterwalzen
Einstellbarer Klemmdruck
Überlastschutz
Sicherheitsdraht um die Maschine und Not-Aus-Schalter am Bedienfeld
Manuelle Schmierung
Benutzerhandbuch
CE
NC-Steuereinheit
CNC-Steuereinheit
Polierte Rollen
Einstellbare Drehgeschwindigkeit (NC, CNC-Standard)
Vertikale oder horizontale Arbeitsposition
Vorbereitung der hydraulischen vertikalen Abstützung (vollständig / mechanisch)
Hydraulische vertikale Abstützung
Vorbereitung der Seitenstütze (vollständig / mechanisch)
Hydraulische Seitenstützen
Hydraulische Seitenstützen mit Doppelgelenk
NC-integrierte seitliche und vertikale Stützen
Austauschbare obere Rolle
Längere Rollen zum Profilbiegen und spezielle Biegerollen
Ölkühlung
Ölheizung
Automatisches Zentralschmiersystem
Hydraulisches Wankballensystem
Plattenzuführungsplattform mit Ausrichtungseinheit
Spezielle Plattenhaltesysteme
Laden, Entladen von Systemen
Separater Schaltschrank
Speziallösungen für Windturmprojekte
